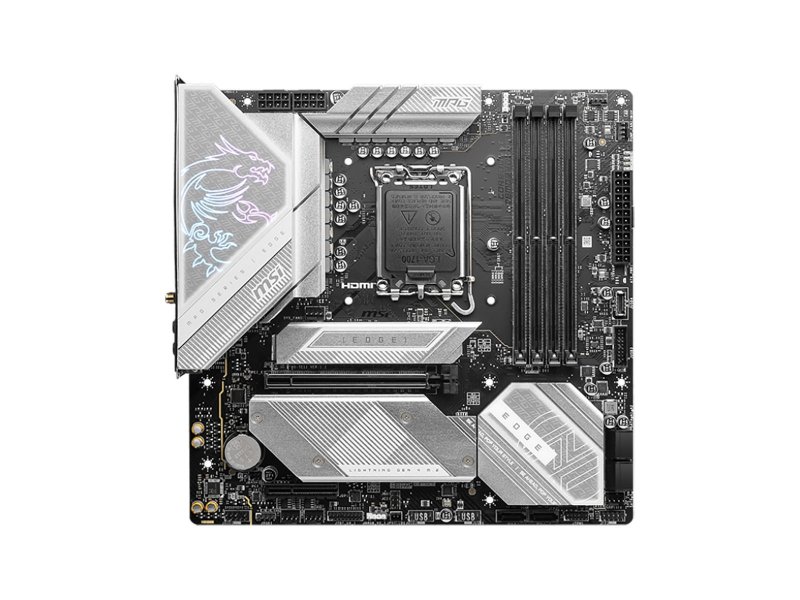

Материнская плата MSI Mpg B760m Edge Ti Wifi, Socket LGA 1700, Intel B760, mATX, RTL

MSI MPG B760M Edge Ti WiFi — материнская плата формата mATX на чипсете Intel B760 под сокет Socket LGA 1700, поддерживающая процессоры Alder Lake, Raptor Lake и Raptor Lake Refresh с памятью DDR5 до 192 ГБ и беспроводным модулем Wi-Fi 6E.

• Чипсет / Сокет: Intel B760 / LGA 1700
• Память: DDR5, 4 слота, до 192 ГБ, до 7800 МГц
• Накопители: 3 × M.2 (PCIe 4.0), 6 × SATA
• Для кого: игровые сборки, рабочие станции среднего уровня, апгрейд на DDR5

Коротко — для кого эта материнская плата

MSI MPG B760M Edge Ti WiFi — выбор для тех, кто строит или обновляет компактный ПК на платформе Intel 12–14-го поколения и хочет получить Wi-Fi 6E, три слота M.2 и поддержку DDR5 в формате mATX без перехода на чипсет Z790. Плата закрывает потребности игровой сборки среднего уровня и рабочей станции с несколькими накопителями — при этом умещается в корпус с посадочным местом 244 × 244 мм.

Чипсет B760 не поддерживает разгон процессора, но разгон памяти по XMP/EXPO доступен — планки DDR5 можно разогнать до 7800 МГц. Питание процессора реализовано через два разъёма 8 pin, а 12-фазная схема VRM с пассивным охлаждением радиатором справляется с тепловыделением 125-ваттных CPU без дополнительного обдува.

Главные плюсы и ограничения MPG B760M Edge Ti WiFi

MSI MPG B760M Edge Ti WiFi сочетает богатую периферийную обвязку и компактный форм-фактор — редкость в сегменте B760 mATX.

• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 — беспроводной модуль уже на борту, антенны в комплекте
• ✓ Три слота M.2 PCIe 4.0 с термопрокладками — можно обойтись без SATA-накопителей вовсе
• ✓ Поддержка DDR5 до 7800 МГц — запас для разгона по XMP
• ✓ USB 3.2 Gen 2x2 (Type-C, 20 Гбит/с) на задней панели — максимальная скорость для внешних SSD
• ✓ 2,5-гигабитный Ethernet — практичен для NAS и быстрых домашних сетей

• ✗ Чипсет B760 не поддерживает разгон процессора — для оверклокинга CPU нужна плата на Z790
• ✗ Один слот PCIe 5.0 x16 — видеокарту можно установить только одну, CrossFire не поддерживается
• ✗ Звуковой кодек Realtek ALC897 — базовый уровень; аудиофилам потребуется внешний ЦАП или дискретная звуковая карта

Процессор, память и накопители — возможности платформы

Какие процессоры поддерживает MSI MPG B760M Edge Ti WiFi

MSI MPG B760M Edge Ti WiFi совместима с процессорами Intel Alder Lake (12-е поколение), Raptor Lake (13-е) и Raptor Lake Refresh (14-е) в исполнении Socket LGA 1700. Это охватывает весь актуальный для платформы ассортимент — от бюджетных Core i3 до топовых Core i9.

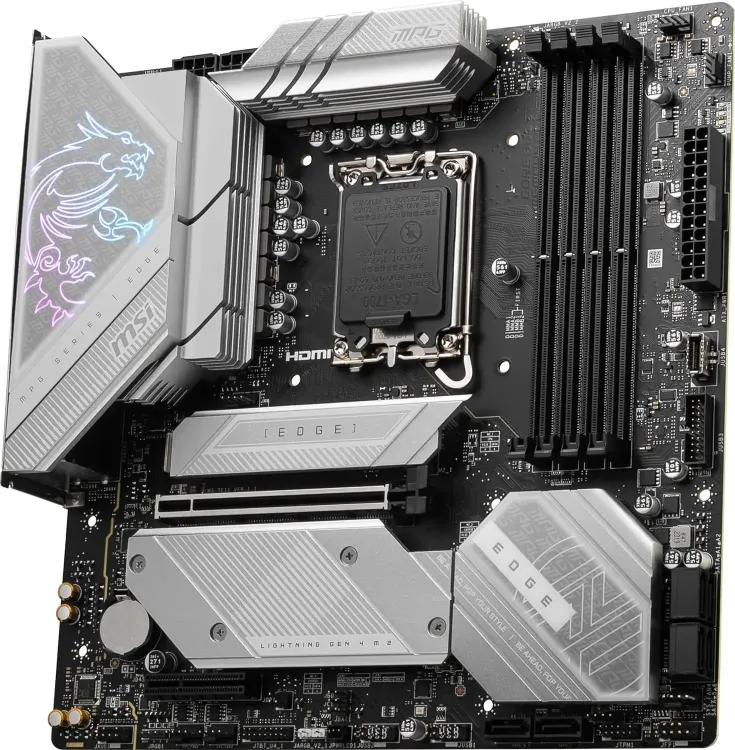

Питание процессора организовано через два разъёма 8 pin (16 контактов суммарно) — достаточно даже для Core i9-14900K при штатных настройках. Двенадцать фаз питания процессора плюс по одной фазе на iGPU и SOC обеспечивают стабильное напряжение под длительной нагрузкой. Зона VRM накрыта радиатором с пассивным рассеиванием тепла.

По данным редакции FormulaTV, при длительных нагрузочных тестах с Core i7-13700 зона VRM остаётся в допустимом тепловом диапазоне без принудительного обдува — при условии, что в корпусе есть хотя бы базовая вентиляция.

Память DDR5 — до 192 ГБ при 7800 МГц

MSI MPG B760M Edge Ti WiFi оснащена четырьмя слотами DIMM DDR5 с поддержкой двухканального режима и частот до 7800 МГц через профили XMP/EXPO. Максимальный объём — 192 ГБ, что выходит за рамки типичных игровых нужд и делает плату пригодной для видеомонтажа, 3D-рендеринга и виртуализации.

Планки DDR4 не поддерживаются — плата работает исключительно с DDR5. При выборе комплекта памяти ориентируйтесь на 2 × 16 ГБ или 2 × 32 ГБ для двухканального режима; заполнение всех четырёх слотов снижает максимально достижимую частоту у большинства комплектов.

Три слота M.2 и шесть портов SATA

MSI MPG B760M Edge Ti WiFi предоставляет три разъёма M.2 под интерфейс PCIe 4.0 x4 и шесть портов SATA 6 Гбит/с с поддержкой RAID 0/1/5/10. Конфигурация слотов по данным производителя: первый — форм-факторы 2242/2260/2280 (PCIe 4.0 x4), второй — 2260/2280 (PCIe 4.0 x4), третий — 2280 (SATA или PCIe 4.0 x4).

Все три слота M.2 оснащены термопрокладками — накопители охлаждаются пассивно без необходимости докупать радиаторы отдельно. Сочетание трёх M.2 и шести SATA перекрывает любые разумные потребности по количеству накопителей в компактной сборке.

Совет от редакции FormulaTV: «Если планируете использовать все три слота M.2 одновременно, убедитесь, что в корпусе предусмотрен хотя бы один вентилятор с направленным потоком на плату — пассивные радиаторы M.2 эффективны при умеренной нагрузке, но при параллельной записи на все три накопителя тепловыделение суммируется».

Порты и подключение — задняя панель и внутренние разъёмы

Задняя панель MSI MPG B760M Edge Ti WiFi — полный набор портов

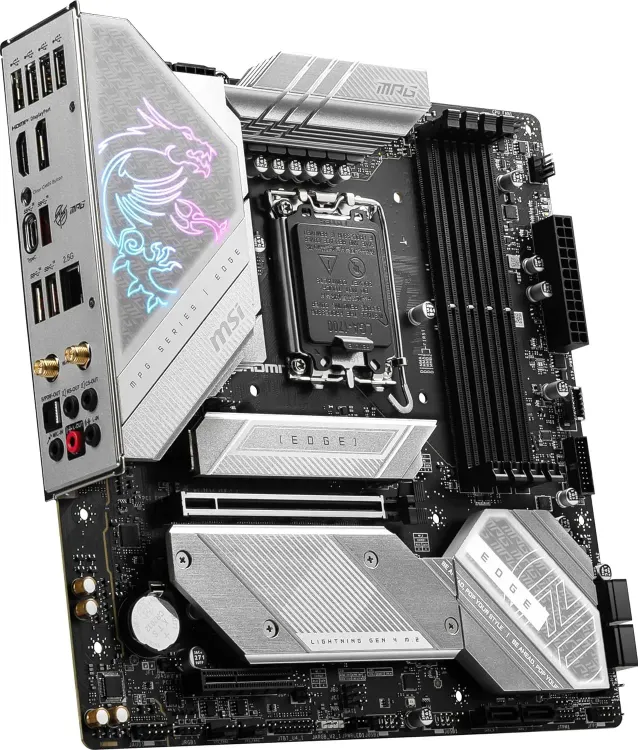

MSI MPG B760M Edge Ti WiFi выводит на заднюю панель 3 порта USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 порта USB 2.0, один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), DisplayPort, HDMI, RJ-45 (2,5 Гбит/с) и оптический выход TOSLINK S/PDIF.

USB 3.2 Gen 2x2 Type-C с пропускной способностью 20 Гбит/с — практически максимум для внешних NVMe-накопителей в корпусах USB 3.2: скорость последовательного чтения таких дисков не упрётся в интерфейс. Для вывода видео на монитор — DisplayPort или HDMI используют встроенную графику процессора; дискретная видеокарта, как правило, подключается напрямую к монитору через собственные выходы.

Внутренние разъёмы для корпуса и периферии

Внутренняя обвязка MSI MPG B760M Edge Ti WiFi включает: 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin), 1 × USB 3.2 Gen 2 Type-C — итого достаточно для вывода на корпус большинства современных корпусов с USB-C на лицевой панели.

Для управления охлаждением предусмотрены четыре 4-pin разъёма для корпусных вентиляторов и один 4-pin для кулера процессора. Подсветкой управляют два разъёма ARGB (5V 3-pin) и один RGB (12V 4-pin) — совместимо с экосистемой MSI Mystic Light и аксессуарами сторонних производителей с теми же стандартами.

Совет от редакции FormulaTV: «Перед сборкой уточните, какой коннектор USB стоит на лицевой панели вашего корпуса — USB 3.2 Gen 2 Type-C (20-pin) или Gen 1 Type-C (20-pin). Это разные разъёмы: плата поддерживает внутренний Gen 2 Type-C, и подключить Gen 1 Type-C-корпус к нему напрямую не получится без переходника».

Беспроводная связь и сеть

Wi-Fi 6E и Bluetooth 5.3 на MSI MPG B760M Edge Ti WiFi

MSI MPG B760M Edge Ti WiFi оснащена беспроводным модулем стандарта Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц и Bluetooth 5.3. Модуль подключён через внутренний разъём M.2 (E-Key) — он установлен в плату, антенны включены в комплектацию.

Wi-Fi 6E открывает доступ к менее загруженному диапазону 6 ГГц при наличии совместимого роутера — это снижает задержки и повышает стабильность соединения в многоквартирных домах, где 2,4 и 5 ГГц перегружены. Для игровых сессий и потоковой передачи 4K-видео разница по сравнению с Wi-Fi 5 ощутима на практике в условиях плотной радиосреды.

Проводной Ethernet — адаптер 2,5 Гбит/с на базе чипсета Intel — обеспечивает реальную пропускную способность 2500 Мбит/с при наличии соответствующего сетевого оборудования.

С чем сравнить в России

В сегменте mATX-плат на Intel B760 с DDR5 и встроенным Wi-Fi конкурентами выступают несколько моделей того же класса. Ниже — сравнение по ключевым параметрам.

По совокупности показателей — три слота M.2, USB 3.2 Gen 2x2, Wi-Fi 6E и 192 ГБ DDR5 — MSI MPG B760M Edge Ti WiFi предлагает наиболее плотную комплектацию в классе mATX B760 с DDR5.

Как MSI развивала серию MPG на B760

Эволюция платформы — от B660 к B760 с DDR5

Серия MSI MPG исторически занимает нишу между массовым MAG и оверклокерским MEG — акцент на игровую функциональность при разумной цене. Переход с B660 на B760 принёс поддержку PCIe 5.0 для слота видеокарты и расширенные возможности управления памятью DDR5 по XMP.

В поколении B760 MSI переработала систему питания: схема 12+1+1 фаз вместо более простых конфигураций предыдущих плат серии повысила стабильность при работе с энергоёмкими Raptor Lake. Три M.2 с термопрокладками — улучшение относительно двух слотов в B660-поколении, где установка трёх накопителей требовала SATA.

Инженерный компромисс

B760 против Z790 — где проходит граница выбора

Главный компромисс MSI MPG B760M Edge Ti WiFi — отсутствие разгона процессора. Чипсет Intel B760 позволяет разгонять только память по XMP; снятие лимитов мощности CPU и ручной разгон требуют платы на Z790.

На практике это означает: если процессор в сборке — Core i9-14900K или i7-14700K с прицелом на оверклокинг, B760 — неподходящий чипсет, и доплата за Z790 оправдана. Если же в приоритете Core i5-13600K или i7-13700 при штатных настройках, разрыв в производительности между B760 и Z790 в большинстве задач незначителен по данным профильных тестов, а экономия на плате реальна.

Второй компромисс — один слот PCIe 5.0 x16. Это стандарт для mATX-плат B760, но означает, что вторая видеокарта физически невозможна, а карты PCIe 5.0 для накопителей в этом слоте конкурируют с видеокартой за единственный x16-канал.

Взгляд с другой стороны

Контраргумент. «B760 mATX — это полуплатформа. Для серьёзной сборки нужен ATX Z790 с нормальным охлаждением VRM и разгоном».

Когда валиден. Если цель — выжать максимум из Core i9 или i7-K серии через ручной разгон, Z790 ATX действительно открывает возможности, которых B760 лишён. Для систем с большим числом PCIe-устройств (видеозахват, RAID-контроллер, специализированные карты) ATX также предпочтительнее.

Ответ. Для типичной игровой сборки на Core i5/i7 без оверклокинга или рабочей станции с упором на хранение данных возможности B760M Edge Ti WiFi избыточны в хорошем смысле — три M.2, Wi-Fi 6E и USB 3.2 Gen 2x2 в mATX-корпусе это именно то, чего не хватает более дешёвым B760-платам. Выбор Z790 оправдан, только если разгон CPU или мультикарточная конфигурация в планах с самого начала.

Ошибки при сборке и их цена

1) Покупка DDR4-памяти под плату с DDR5 — плата поддерживает исключительно DDR5-модули. Установка планок DDR4 физически невозможна (ключ разъёма другой), но заказать их вместе по ошибке вполне реально: сборки с B760 бывают и DDR4, и DDR5. Цена ошибки — возврат модулей памяти и потеря времени.

2) Установка процессора с индексом K/KF в расчёте на разгон — чипсет B760 не поддерживает снятие лимитов мощности (PL1/PL2) в полном объёме. Core i9-14900K под B760 будет работать со штатными ограничениями и не раскроет свой разгонный потенциал. Цена ошибки — переплата за процессор без использования его ключевого преимущества.

3) Выбор корпуса без учёта форм-фактора mATX — плата 244 × 244 мм подходит в корпуса с поддержкой mATX и microATX. Часть compact-ITX корпусов её не примет. Уточните поддерживаемые форм-факторы корпуса перед покупкой.

Совет от редакции FormulaTV: «При первом запуске системы войдите в BIOS и активируйте профиль XMP для планок памяти — по умолчанию DDR5 стартует на базовой частоте JEDEC, что значительно ниже заявленных 7800 МГц. Без активации XMP производительность подсистемы памяти будет ощутимо ниже потенциала».
